원래 장소:
중국
브랜드 이름:
ZH
인증:
IS09001
모델 번호:
FYTB20TF
FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 품질 LEVEL CHROME STEEL 베어링
제품 소개
It는 주로 반경 방향 하중을 기반으로 반경 방향 및 축 방향 결합 하중을 견디는 데 사용되며, 일반적으로 축 방향 하중만 견디는 데 적합하지 않습니다. 이러한 베어링은 각각 내륜(전체 롤러 및 리테이너 포함)과 외륜을 설치할 수 있습니다. 이 유형의 베어링은 샤프트가 하우징에 대해 기울어지는 것을 허용하지 않아 반경 방향 하중에서 추가적인 축 방향 힘이 발생합니다. 베어링의 축 방향 간극 크기는 베어링이 정상적으로 작동할 수 있는지 여부와 큰 관련이 있습니다. 축 방향 간극이 너무 작으면 온도 상승이 더 높습니다. 축 방향 간극이 크면 베어링이 손상되기 쉽습니다. 따라서 설치 및 작동 중 베어링의 축 방향 간극을 조정하는 데 특별한 주의를 기울여야 하며, 필요한 경우 베어링의 강성을 높이기 위해 사전 간섭 설치를 수행할 수 있습니다.
| d |
20 mm
|
구멍 직경 |
|---|---|---|
| d1 |
≈28.2 mm
|
내륜 외경 |
| A |
29.5 mm
|
전체 폭 |
| A1 |
11 mm
|
플랜지 폭 |
| A3 |
3.2 mm
|
중심 홈 깊이 |
| A5 |
20.5 mm
|
엔드 커버 포함 폭 |
| B |
31 mm
|
내륜 폭 |
| B1 |
31 mm
|
전체 베어링 폭 |
| B4 |
4.5 mm
|
잠금 장치 측면에서 나사산 중심까지의 거리 |
| Db1 |
58 mm
|
상단 외경 |
| Db2 |
60.5 mm
|
베이스 외경 |
| Dc |
50.8 mm
|
하우징 중심 홈 직경 |
| H |
112 mm
|
전체 높이 |
| J |
90 mm
|
부착 볼트 사이의 거리 |
| L |
60.5 mm
|
전체 길이 |
| N |
11.5 mm
|
부착 볼트 구멍 직경 |
| s1 |
18.3 mm
|
잠금 장치 측면에서 레이스웨이 중심까지의 거리 |
| T |
37.3 mm
|
전체 유닛 폭 |
| RG |
1/4-28 UNF
|
그리스 피팅용 하우징 나사산 |
|---|---|---|
| R1 |
20 mm
|
하우징 나사산의 축 방향 위치 |
| Rα |
45 °
|
하우징 나사산의 각도 위치 |
| DN |
6.5 mm
|
그리스 피팅 헤드 구체 직경 |
|---|---|---|
| SWN |
7 mm
|
그리스 피팅용 육각 키 크기 |
| GN |
1/4-28 SAE-LT
|
그리스 피팅 나사산 |
| J6 |
74 mm
|
다웰 핀의 거리 |
|---|---|---|
| J7 |
11.5 mm
|
다웰 핀의 축 방향 오프셋 |
| N4 |
2 mm
|
다웰 핀 권장 직경 |
| 기본 동적 하중 정격 | C |
12.7 kN
|
|---|---|---|
| 기본 정적 하중 정격 | C0 |
6.55 kN
|
| 피로 하중 제한 | Pu |
0.28 kN
|
| 제한 속도 |
8 500 r/min
|
|
|
샤프트 공차 h6의 제한 속도
|

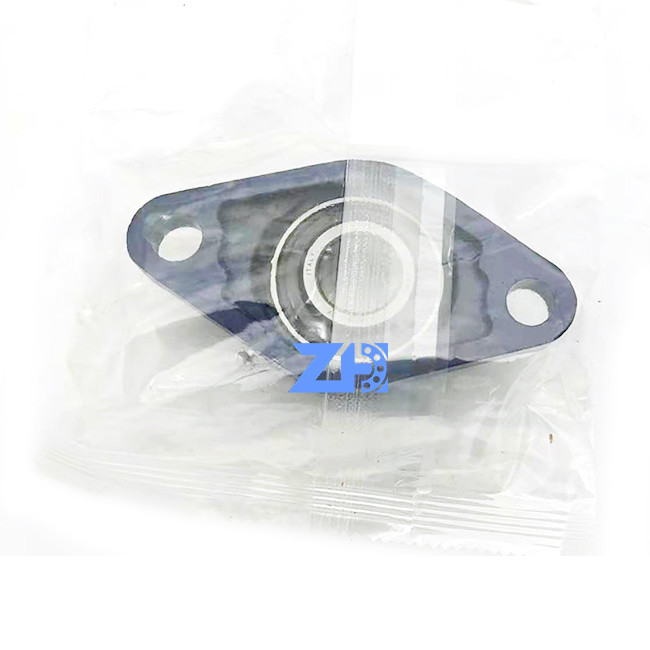

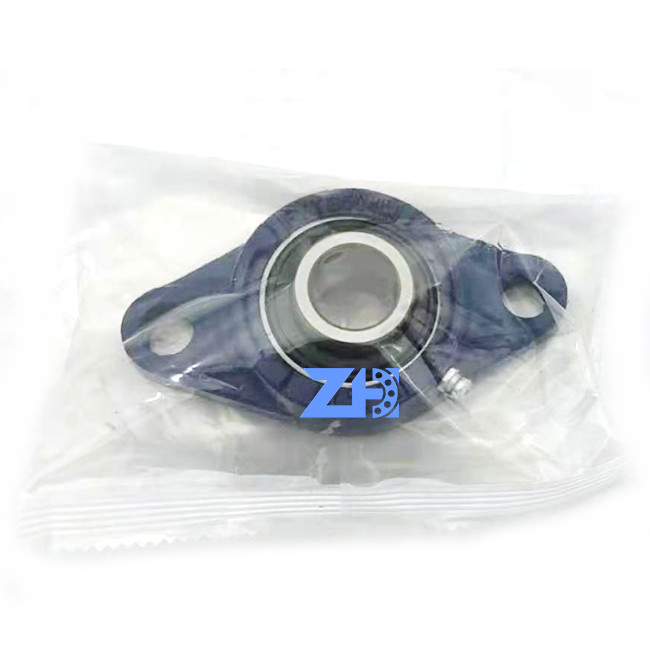

사진 보기
FAQ
Q1: 제품을 구매하고 싶은데, 어떻게 결제할 수 있나요?
A : T/T, L/C, WEST UNION, ESCROW, PAYPAL 등으로 결제할 수 있습니다. 특히 Alibaba.com에서 보장하는 ESCROW는 안전하고 효과적입니다.
Q2: 품질을 어떻게 보장할 수 있나요?
A: 품질 문제가 발생하면 상품을 교체하거나 자금을 반환할 것을 약속합니다.
Q3: 웹사이트에서 원하는 것을 찾을 수 없으면 어떻게 해야 하나요?
A: 필요한 제품의 설명과 사진을 이메일로 보내주시면 있는지 확인해 보겠습니다. 매달 새로운 품목을 개발하며, 일부는 제때 웹사이트에 업로드되지 않았습니다. 또는 샘플을 급행으로 보내주시면 대량 구매를 위해 이 품목을 개발하겠습니다.
Q4: 품질 테스트를 위해 각 품목을 1개씩 구매할 수 있나요?
A: 예, 필요한 품목이 재고가 있는 경우 품질 테스트를 위해 1개를 보내드리겠습니다.
왜 우리를 선택해야 할까요?
1. 이야기합시다 - 언어 장벽이 없습니다.
2. 더 많은 품목 정보 요청 --- 귀하의 선택을 위한 거의 2000개의 제품이 있습니다!
3. 견적을 위해 저희에게 편지를 보내주세요 --- 24시간 이내에 회신해 드리며, 준비된 제품의 경우 2분 안에 견적을 준비할 수 있습니다.
